来看下高压漏电起痕试验机的操作标准
操作规范
一﹑准备事项:
1 制取试样
按标准要求制取试样及配制试验液体,并将试验液体装入滴液杯中,其容量约20毫升。
2 滴液检查与调整
当滴杯与控制器接合时内部存在一定的空气,它会影响滴液的大小和数量,因此要待其滴出一定数量的溶液恢复正常状态再作调整。
3 电 调整

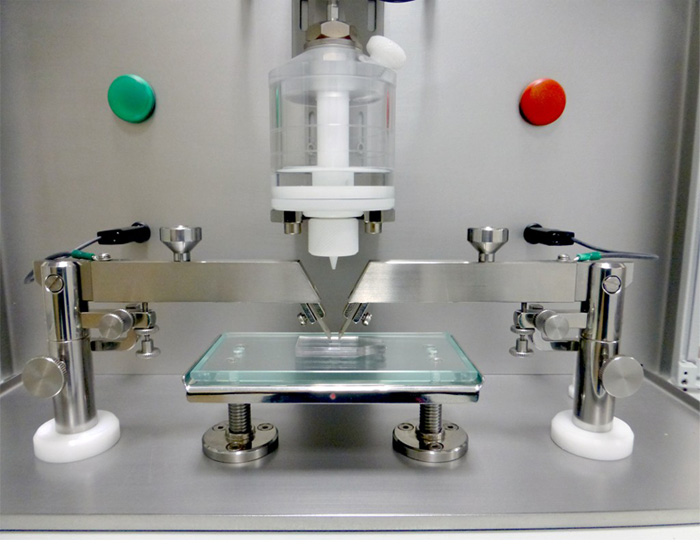

试样放在试验圆盘上,并将两电 置于试样上面,调节圆盘,使两电杆与圆盘平面平行,并用4mm塞规测量两电 间的距离应为4±0.1mm,此时,每个电 对试样表面的作用力为1±0.1N(已调好),若电 的位置变动较大,请重新调节。滴液针应对准两电 间的中心点。
4 短路试验
点击校准按钮,调节好所需试验电压值(电压选择旋钮与调压器配合调节),再点击电流校准按钮,然后调节电流选择旋钮,使其短路电流为1±0.1A。调好后直接点退出按钮就可以。
注意事项:
特别提醒:做100-600V电压试验短路前,一定须把电流调节阀旋钮逆时针调至 电阻输出,向逆时针旋转到旋转不动为止。选择好做测试的电压值,在旋转电流调节旋钮,向右方向慢慢旋转。调到1A为止。
做测试时电压标准值: 选择电压时只能选一个电压按钮,两个或多个同时按下就会没电压输出。
125V以下测试选择100V电压按钮
150V-175V时测试选择175V电压按钮
200V-250v时测试选择250V电压按钮
300V-325V时测试选择300V电压按钮
350V-400v时测试选择375V电压按钮
425V-525v时测试选择500V电压按钮
550V-600V时测试选择600V电压按钮
这样压差都在10%范围内
二.操作步骤
1、入设置画面,设定滴液次数,设定滴液间隔的时间S ,设定滴液次数,进入校准页面,选择合适的电压,点击电流校准调节电流到为1±0.1A
2.电流校准完后,退出进入操作界面,点试验进入工作页面,点开始试验即可运行。
三﹑结果判定:
可查阅相关标准.
伍﹑校正程序
一﹑校正项目: 电流 电压 滴液重量
二﹑校正器具: 校正仪
三﹑校正周期: 一年
保养程序
一﹑清洁: 随时保持机台之清洁.
二﹑防锈: 定期于机台表面金属部位喷涂一次防锈油。
三﹑润滑: 定期于机台转动部件加注润滑油。
