绒线圈长测长仪

作者:小编 发布于:2025-07-11 点击量:

  符合标准:FZ/T 70001-2003,FZ/T 71004-2003

  适用范围:

  用于测定各种绒线,针织绒线圈的圈长。用于校验各种不同线密度(支数)的绞纱圈长是否符合标准。

  产品详细:

  将绞纱均匀铺开,施加规定的张力,根据指针指示,确定缕纱圈长是否符合标准。

  结构特征:

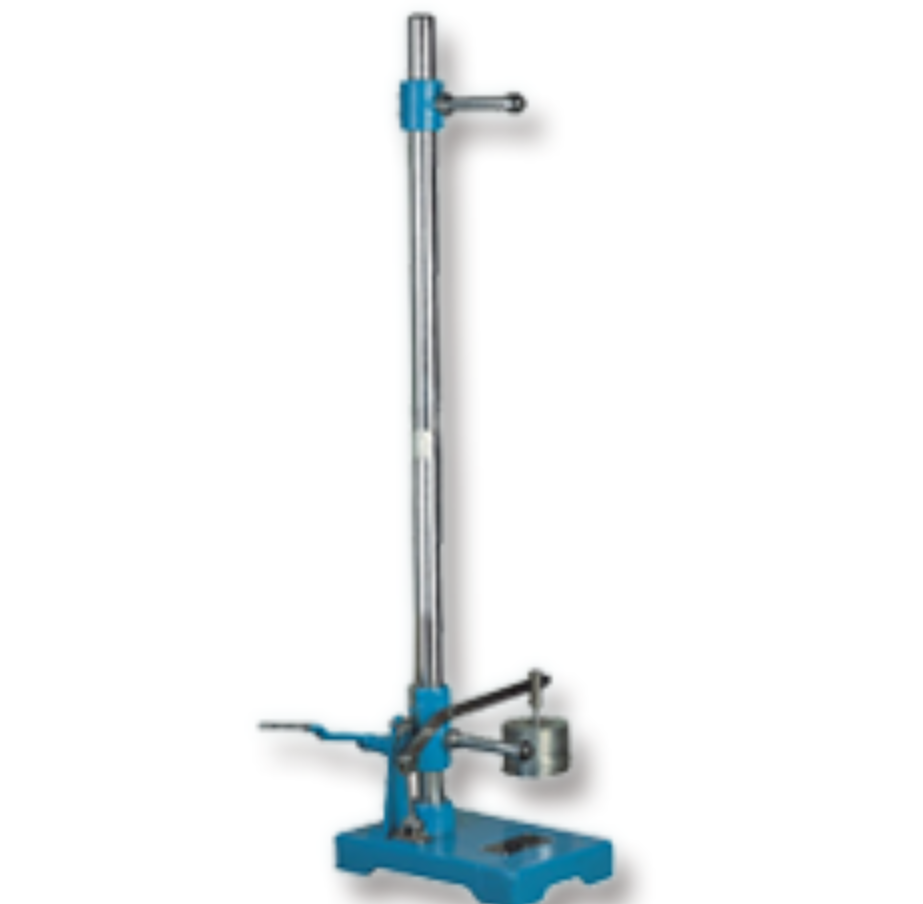

  仪器的立柱固定在底座上,用以固定上套筒、标尺,并作为下套筒的滑轨。在上下套筒上装有滚轴,被测绞纱就套在滚轴上,可以改变上套筒固定在立轴上的位置来适应不同圈长的绞纱。按被测绞纱标准规定张力挑选不同质量的砝码,通过杠杆对被测绞纱施加张力。


  测试方法:

  调湿平衡后的试样上端套在绒线圈长测长仪的刀形挂板上,使线圈均匀铺开,将试样下端套在绒线圈长测长仪下刀形挂板内,挂上规定重锤,使下板徐徐下降,至静止状态,半分钟内记录刻度尺读数,精确至0.1cm。悬挂重锤(包括下刀形板自重1.4kg)规定如下:

50g绞2.4kg
62.5g绞3.0kg
125g绞6.0kg


  绞纱圈长L计算方法:A=(L-πd)/2

  式中:L---绞纱圈长 ;

             A---滚轴中心距 ;

             d---滚轴直径 ;

  技术参数:

项目参数
滚轴工作直径¢19mm
最大测量圈长1800mm
加压方式重型杠杆式
加压重锤300g,500g,1500g
外形尺寸310×550×1100mm(L×W×H)
重量20kg
