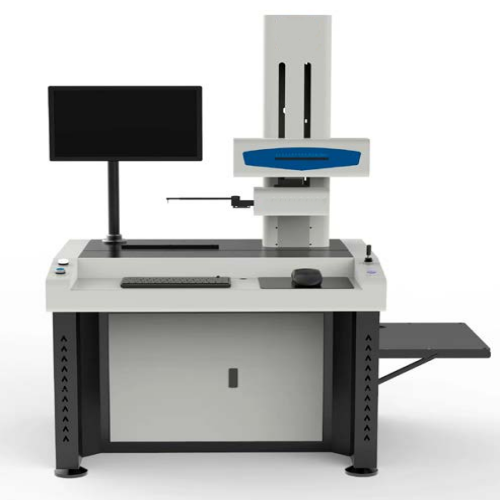

轮廓仪是通过仪器的触针与被测表面的滑移进行测量的，是接触测量。其主要优点是可以直接测量某些难以测量到的零件表面，如孔、槽等的表面粗糙度，又能直接按某种评定标准读数或是描绘出表面轮廓曲线的形状，且测量速度快、结果可靠、操作方便可测量各种精密机械零件的素线形状，直线度、角度、凸度对数曲线、槽深、槽宽等参数。

可选配：

双针轮廓仪针对螺纹中径槽径内径等检测。

产品特点：

本系列仪器广泛应用于机械加工、电机、汽配、摩配、精密五金、精密工具、刀具、模具、光学元件等行业。适用于科研院所、大专院校、计量机构和企业计量室、车间。可测轴承、滚针、滚子、电机轴、曲轴、圆柱销、活塞销、活塞、气门、阀门、齿轮、油泵油嘴、液压件、气动件、纺机配件等。

技术参数：

测量范围：X方向：100mm，轮廓度量程：20mm、40mm、60mm

Z轴运行高度：400mm

最小测量内孔：25mm

线性精度：±(1.2+|0.15H|)μm

圆弧：±(1.5+R/12)μm

角度：±1'

直线度：0.5μm/100mm

光鹏分辨率：0.01μm

测量速度(轮廓)：0.02mm至4.0mm/s

爬坡角度：上升77度，下降88度
