性能概述：

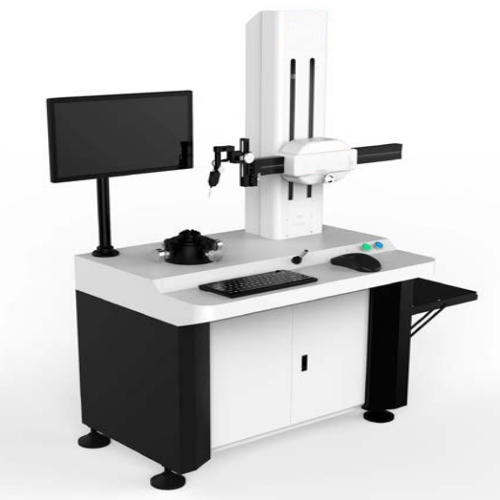

　　圆柱体仪可测各种规则、不规则的环形工件的圆度、圆柱度、直线度、同心度、同轴度、平面度、平行度、垂直度、表面波纹度 (Wc、Wp、Wv、Wt. Wa、Wq)、频谱分析、谐波分析、波高分析、偏心、及跳动量等。圆度评定方式 (4 种 ): 最小区域法、最小二乘法、最小外接圆法、最大内切圆。

　　技术参数：

　　1.测量范围：最大直径：300mm、400mm，最小内径：5mm、5mm，最大高度：400mm、550mm

　　2.主轴精度：径向误差：±(0.025+5H/10000)μm，轴向误差：±(0.025+6H/10000)μm

　　3.回转轴线与Z轴导轨平行度：2μm/300( 母线基准)

　　4.工作台：

　　台面直径：150mm、220mm，调整范围：调偏心±2mm;调水平 ±1°，回转直径：300、400mm，承载重量：25kg、50kg，旋转速度：0-12转/分

　　5.立柱：直线度(窄范围)：0.5μm/100mm，直线度(全范围)：0.8μm/100mm

　　6.水平臂：移动精度：2mm/150mm，水平移动精度：160mm

　　7.传感器：量程：500μm(半径差)，分辨率：0.005μm，测针形状：2mm宝石球侧头，侧力：1-12g

　　8.数据采集：进口光棚7200点/调

　　9.放大倍率：任意至最大20万倍
