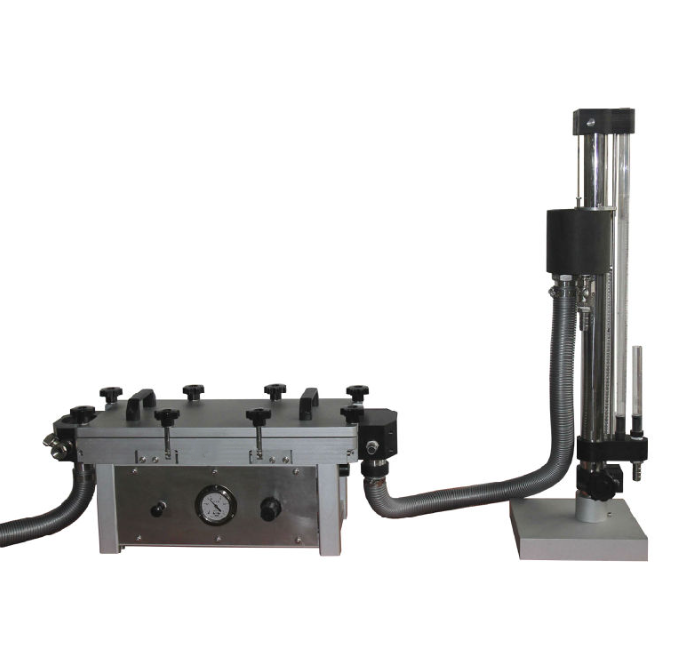

排水板水平通水量测试仪，用于测定塑料排水板在规定压力下沿其平面方向输导水流的特性。试验时，在保持试样侧压力为350kPa和水力梯度i=0.5的条件下进行渗流，测量排水板试样在一定时间内的渗水量。

符合标准：

JTG E50 T1143-2006，SL/T 235-26-2012，JT/T 521-附录A-2004，JTS-206-1-附录B B.3-2009，

JTS/T245-2023.etc.

仪器特点：

•  定制型压力表，采用进口高精度扩散硅压力传感器和16 位高分辩率A/D 转换器；

•  采用高能量锂亚电池给压力表供电，连续使用时间超1.5年；

•  压力表可一键校零，适应多种环境使用；

•  “kPa、MPa、Psi、mmHg、Bar、Kgf/cm2”六种单位可供切换选择；

•  采用开启式舱门结构，便于试样装样；

•  机身采用铸铝一体成型工艺，确保压力舱密封；

•  特殊设计的试样夹持装置，防止排水板的塑料芯板变形，结合密封圈的设计，确保试样夹持处不漏气、不漏水；

•  水力梯度可通过水塔高度进行调节；

•  合理设计的水路管道，减少试验中的水头损失，结果更精确；

•  气动控制元件，控制压缩空气的进出和压力的大小，为试验提供侧压力；

•  可根据客户要求定做压力舱及密封板以满足不同尺寸的试样。

技术参数：

• 试验舱结构 开启式

• 试样有效长度 400mm

• 试样宽度 100mm 可定制

• 侧压力 350±20kPa（压力表精度0.4%FS）

• 水头差调节范围 0~400mm

• 准确性 0.4%

• 外形尺寸 主机：715×300×260mm 水塔：440×440×860mm

• 重量 35kg

标准配置：

1. 主机 1 台

2. 塑料水管 4 根

3. 气管 1 根

4. 乳胶膜 3 个

5. 密封板 2 个

6. O形圈 3 个

7. 卡箍 2 个

8. 底脚 4 个

9. 产品装箱单 1 份

10. 产品说明书 1 份

11. 产品合格证 1
