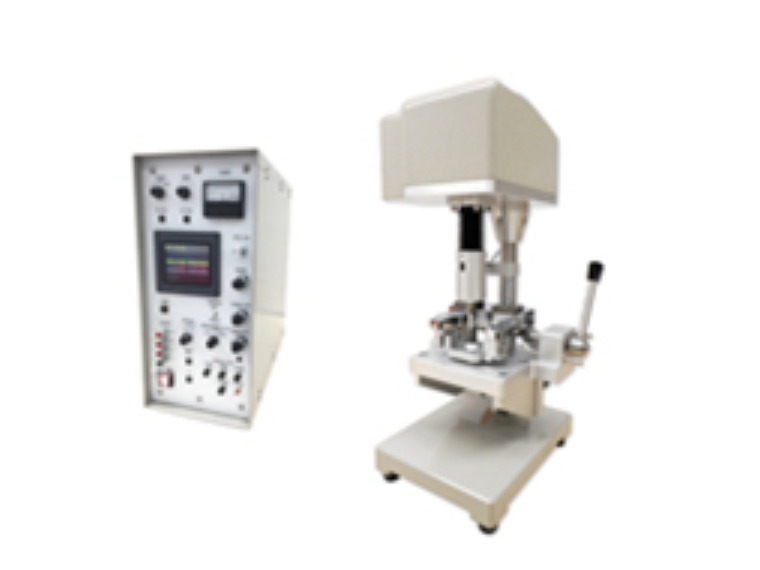

本装置是测定样品被测试针贯穿时的"穿刺强度“的试验机。作为电池隔膜的物理性试验可以测量“垂直方向施加力”的断裂强度。可以进行锂离子电池内部的隔膜(分离膜)的强度评价、食品包装膜等包装材料的穿刺强度测试。

　　特点

　　该测试仪可测量用针刺穿试样时的穿刺强度。“垂直方向受力”的断裂强度是电池隔膜的物理试验法的一种，通过本测试仪可进行测量。

　　技术要求：

　　技术要求1、测量环境温湿度：温度20 ～ 30°C、湿度50 ～ 70%RH无结露

　　(标准温湿度条件：温度20°C、湿度65%RH)

　　2、负荷检测：

　　检测器：差动变压器(环形测力计)

　　负荷(满量程)：100gf、200gf、500gf、1000gf的4量程切换

　　精度：满量程的±0.5%以下

　　3、变位量检测：

　　检测器：电位计

　　变位量：最大20mm

　　精度：满量程±0.5%以下

　　4、特殊测试针头：

　　设计考虑了隔膜测试用途。

　　直径1mm顶端形状0.5R

　　5、试样固定板的中通孔直径： 10mm

　　6、变位速度：

　　标准测量：0.02(mm/sec)　<1mm/50sec>

　　高灵敏度测量：0.0067(mm/sec)　<1mm/150sec>

　　也可进行其他任意设定

　　7、测量方式：

　　负荷控制方式

　　变位量控制方式

　　以上两种方式可切换

　　8、试样尺寸(标准)：

　　15mm×15mm以上

　　厚度1mm以下
