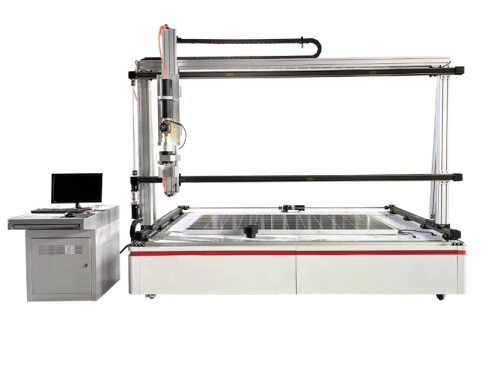

光伏组件冰雹撞击试验机用于验证组件抗冰雹撞击的能力，人工制作的冰球用于模拟冰雹，并以恒速撞击组件，模拟冰雹气候对组件的影响。

　　符合标准：

　　1、ASTM E822-1992(2015) 用推动冰球冲撞法测定太阳能收集器盖抗冰雹冲击性的规程

　　2、GB/T 33235-2016 光热发电玻璃反射镜抗冰雹冲击试验方法

　　3、IEC 61215

　　4、IEC 61730

　　技术规格：

　　1、A3钣金+表面烤处理，内部机架采用：60mmX120mm，80mmX80mm 工业铝型材

　　2、发射装置

　　a、动力源为空压机压缩空气

　　b、气压：6×8bar

　　c、冰球为手动单发装填

　　d、枪管长度约940mm

　　e、枪管可更换

　　f、冰球垂直或水平发射，冰球发射点可由红外线定位

　　g、红外线射程，冰球发射器与测试样品距离<1米

　　3、移动定位装置

　　a、x轴移动距离约2400mm(可根据客户组件尺寸调整)

　　b、Y轴移动距离约1200mm(可根据客户组件尺寸调整)

　　c、定位精度0.1%FS

　　d、撞击面积2400x1200mm(可根据客户组件尺寸调整)

　　e、导向方式为高质量进口导轨

　　f、驱动方式采用进口伺服马达+同步轮

　　g、定位控制方式为电脑程序控制自动定位

　　h、一次载入所有撞击点

　　4、测速系统及原理

　　a、通过测定冰球经过红外线测速传感器，同时抓取红外线被遮断的时间t，根据V=S/t计算冰球飞行的速度

　　b、测速器采用高精度红外线测速传感器

　　c、红外线测速传感器精度±5%

　　d、速度抓取范围：23 m/s~39.5 m/s

　　e、冰球直径和速度：直径25mm，冰球速度23.0m/s±5%;

　　直径35mm，冰球速度27.2m/s±5%;

　　直径45mm，冰球速度30.7m/s±5%;

　　直径55mm，冰球速度33.9m/s±5%;

　　直径65mm，冰球速度36.7m/s±5%;

　　直径75mm，冰球速度39.5m/s±5%;

　　5、冰球制备方式及模具

　　a、将冰球模具内注满水后放入冰箱冷冻室，待水冷却结冰后，将模具分开取出冰球，放置于冰球储存箱内冷藏备用。

　　b、模具采用不易膨胀变形的特殊材质。

　　d、45mm及45mm以下的冰球，一模6粒冰球(每个冰球尺寸(25mm，35mm，45mm)配3套模具，总共9套);45mm以上的冰球尺寸，一模4粒冰球 (每个冰球尺寸(55mm，65mm，75mm)配2套模具，总共6套)

　　e、模具内腔加工技术均采用高精度CNC数控机床加工

　　f、有防护装置，防止冰球撞击的碎片飞溅到周围

　　其他配件：

　　1、电子天平测试范围：0-300g;

　　2、天平精度：<±2%;

　　3、游标卡尺测量范围：0-100mm;

　　4、卡尺精度：<士2%;

　　5、冰球冷冻箱温度范围：-10士5℃;

　　6、冰球冷藏箱温度范围：-4±2℃
