一、湿筛法的核心原理与工程价值

　土工布作为水利工程、道路建设中的关键过滤材料，其等效孔径直接决定着对不同粒径土颗粒的拦截能力。湿筛法通过模拟实际工程中的湿润环境，利用水流冲刷作用使颗粒材料通过土工布孔隙，从而更真实地反映材料在潮湿状态下的过滤性能。该方法的核心优势在于：相较于干筛法，湿筛法能消除静电吸附干扰，避免细颗粒因干燥环境产生的团聚现象，使测试结果更贴近工程实际。例如，在堤坝反滤层设计中，若采用干筛法数据，可能因低估湿润状态下的孔径特性，导致土颗粒流失引发工程隐患。

　二、测试前的精密准备流程

　试样处理：从样品中裁取5块直径与筛分装置匹配的圆形试样，尺寸需确保完全覆盖支撑网栅。试样需在标准大气环境下调湿平衡，避免因湿度差异导致测试误差。例如，某工程检测中发现，未调湿的试样在测试中因吸水膨胀，导致等效孔径测量值偏小15%。

　颗粒材料选择：采用连续级配的标准砂土，粒径范围覆盖0.045mm至0.710mm，共分为10个区间。每组颗粒材料需精确称取50g，误差控制在±0.01g以内。某次对比试验显示，颗粒投放量偏差超过2%时，过筛率数据波动可达8%。

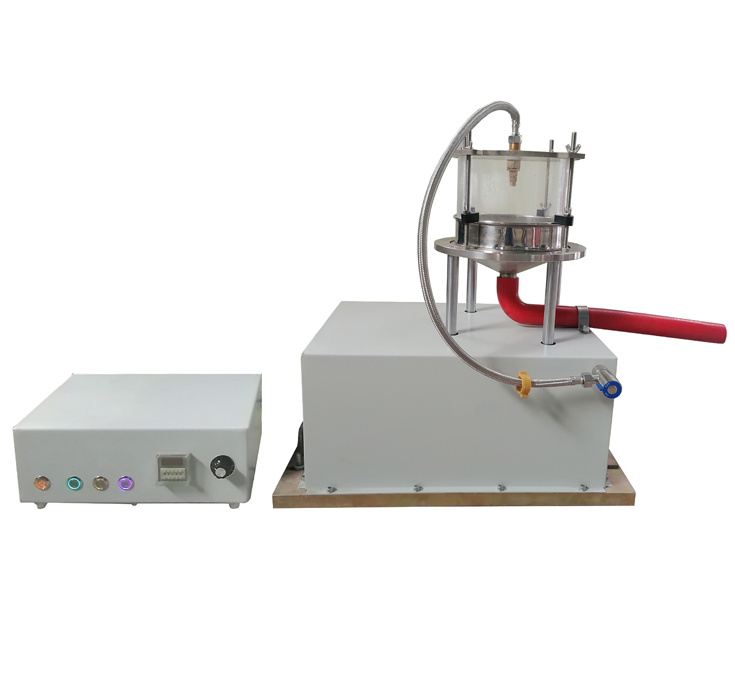

　设备调试：筛分装置需调整至垂直振动频率147次/分钟、振幅8mm，横向摆动频率221次/分钟。喷水系统需确保莲蓬头出水均匀，流量控制在500mL/分钟，避免水流冲击力过大导致颗粒材料飞溅。

　三、标准化操作流程的四大关键步骤

　试样固定：将试样平整铺于直径200mm的金属丝网栅上，使用专用夹持器压紧，确保试样无褶皱且水平放置。某检测机构曾因试样固定倾斜，导致测试结果重复性误差达12%。

　颗粒投放：将调湿后的标准颗粒均匀撒布在试样表面，需避免颗粒堆积。实际操作中，可采用分区域撒布法，先撒布外圈再向中心推进，确保分布均匀度。

　喷水筛分：启动筛分装置的同时打开喷水阀，使水流均匀浸润颗粒材料。筛分时间严格设定为600秒，期间需观察水流覆盖情况，防止局部干燥。某水利工程检测中，因喷水不均导致部分区域颗粒未充分湿润，最终等效孔径值偏大0.03mm。

　数据采集：筛分结束后，分别收集通过试样的颗粒和未通过颗粒。通过颗粒需在105℃环境下烘干至恒重，精确称量质量。未通过颗粒需与试样共同称重，计算过筛率时需扣除试样干重。

　四、质量控制与结果分析要点

　平行试验要求：每组颗粒材料需对5块试样进行测试，取过筛率平均值。若某试样过筛率与平均值偏差超过25%，则需补充测试。例如，某批次土工布检测中，因一块试样过筛率异常偏高，补充测试后发现该试样存在隐性损伤。

　有效性验证：测试结果需满足至少有一组颗粒材料的过筛率低于5%，且连续三组颗粒的过筛率呈递减趋势。若不满足条件，需调整颗粒级配重新测试。

　孔径分布曲线绘制：以颗粒粒径对数为横轴、过筛率为纵轴绘制曲线，采用线性内插法确定O₉₅值。例如，当0.180mm粒径过筛率为5%、0.200mm粒径过筛率为2%时，等效孔径O₉₅值应修正为0.192mm。

　异常数据处理：若测试中发现颗粒通过量异常，需检查喷水系统是否堵塞、试样固定是否松动。某次检测中，因喷水阀堵塞导致水流中断，使得0.125mm粒径颗粒过筛率仅为2%，远低于正常值15%。

　通过湿筛法的标准化操作，可精确测定土工布的等效孔径，为工程设计提供可靠依据。该方法在三峡工程、南水北调等国家重点项目中广泛应用，有效保障了工程质量和长期稳定性。随着材料科学的进步，湿筛法正朝着自动化、智能化方向发展，未来将进一步提升测试效率和数据精度。
