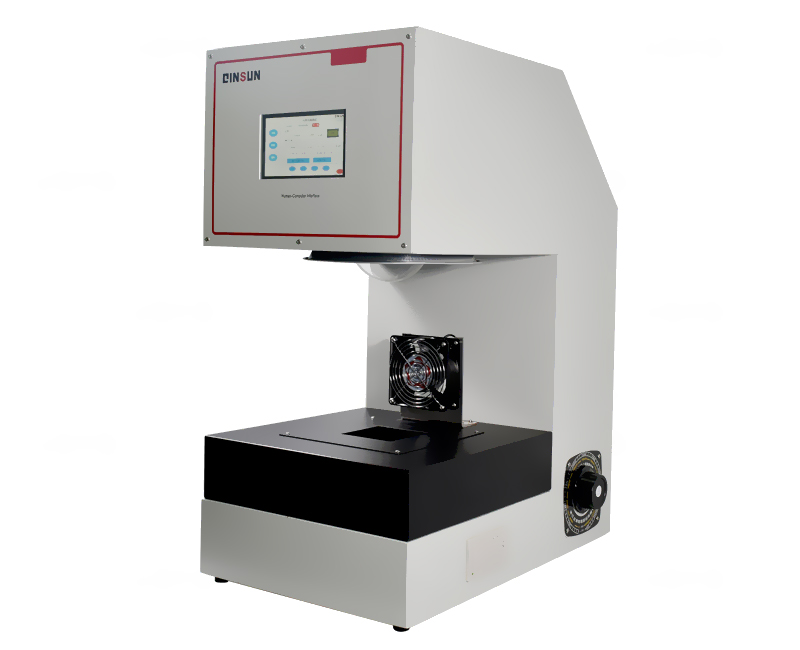

织物遮光性测试仪由白炽光源发射出强度稳定、光量达标的光线，使其穿透待测涂层织物；借助标准测试仪器，对100平方厘米测试面积内，经涂层织物阻挡、吸收后透射的光量进行精准测定。将该透射光量与未放置试样时的初始光量做对比分析，最终以透光率这一指标表征织物的遮光性能。

操作步骤

1、首先将配件及测试样品准备好。

2、设置光照强度，点击开灯按键。

3、在机器侧面调节光源强度，使之接近光照设置值。

4、将测试样品置于光源下面。

5、点击试验结束，得出透光率值和遮光率值。

6、点击保存按键查看数据，打印初纸查看数值关灯结束测试。

测试原理

首先，开启作为光源的卤电灯球，让灯球发出稳定的光线。卤电灯球凭借其独特的发光机制，能提供较为均匀且强度合适的光。将灯球调整到合适位置，使发出的光线精准地照射到照度计的受光部位。照度计的受光部是整个测量系统的关键感应区域，它能够对接收到的光线做出灵敏反应，为后续的测量工作奠定基础。

接下来，对光源的亮度进行精细调整，将其稳定在10,000 lx（勒克斯，是衡量照度的单位）。设定这个特定的亮度值，是为了给测试创造一个统一、规范的环境条件。因为只有光源亮度固定，不同试样在测试时才能处于相同的基准下，这样测得的数据才具有可比性和准确性。在调整过程中，要借助专业的亮度调节设备，密切关注照度计的显示数值，通过微调输入电流或电压等方式，确保光源亮度精准达到10,000 lx并保持稳定。

当光源亮度稳定后，把待测试样放置在光线传播的路径上，要保证试样安装平整、位置准确，使其完全处于光线的照射范围内。然后，使用照度计测量经过试样后，照射到其受光部的照度值，将这个数值记录为I1（单位：lx）。在测量过程中，要尽量减少外界因素的干扰，比如避免人员走动、其他光源的侵入等，以确保测量结果的准确性。

取下试样，保持光源亮度和测试环境不变，再次使用照度计测量此时受光部接收到的照度值，记为I0（单位：lx）。I0反映了在没有试样遮挡的情况下，光线直接照射到照度计受光部的强度，是计算遮光率的重要参考依据。

依据以下公式来计算试样的遮光率（%）：

遮光率(%)=(1-I1/I0)×100%

在这个公式里，I1代表安装试样后测得的照度，I0是无试样时测得的照度。该公式的原理是基于光线在通过试样时发生的吸收、反射和散射等现象。透过试样的光线强度与原始光线强度之比为I1/I0，用1减去这个比值，再乘以100%，就得到了试样对光线的遮挡百分比，即遮光率。
