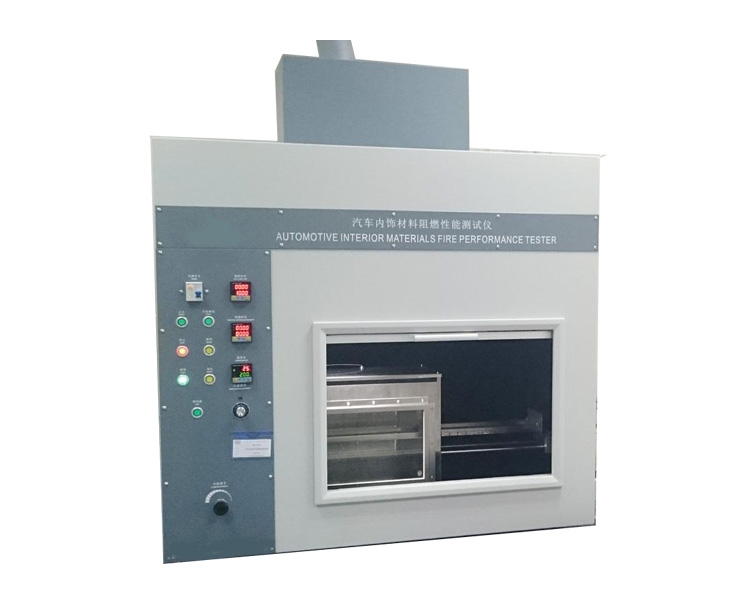

汽车内饰垂直燃烧测试仪根据标准GB32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法》而研制的，完全满足国家标准GB32086规定的技术要求，适用于运载超过22名乘客的M3类汽车内饰用窗帘/遮阳帘和/或其它内部悬挂材料，不适用用于有站立乘客的城市客车。

适用标准：

设计标准：GB 32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法》

符合标准：欧洲联盟汽车技术指令95/28//EC《特定种类汽车内饰材料的燃烧特性》垂直部分

技术参数：

1.PLC+触摸屏控制;

2.本生灯自动点火，施焰时间可任意设定;

3.T1/T2/T3记录时间9999S内;

4.时间计时器最小解析度：0.1S;

5.火焰施加时间可预设(自动计时);控制范围：0.1s-999.9s;计时精度0.1s，到达设定燃烧时间后，本生灯(燃烧器)自动退回;

6.试样固定架正面正对设备观察窗，便于观察试验进行和试样的燃烧情况;

7.通风橱：(冷轧板静电喷涂外箱);通风橱内部容积为试样固定架体积的20倍～110倍，且通风橱的长、宽、高的任一尺寸不得超过另外两个尺寸中任一尺寸的2倍。

8.试验前，在距离试样固定架最终确定位置前后各100 mm处测量空气流过通风橱的垂直速度，该速度应在0.10 m/s～0.30 m/s之间。通风橱可使用自然通风或适当风速通风(选配风速装置)

9.本生灯(燃烧器)默认30°，可选择45°;

10.火焰高度：10-100mm连续可调;

11.电源：220VAC-15%～220VAC+10%500W(单相三线制)

12.试样夹具尺寸：框架高560 mm，由两根间距为150 mm的平行杆连接组成，杆上有固定试样的固定针。固定针直径不大于2 mm，长度至少27 mm。为将试样固定在固定针上，并离框架有一段距离，需在固定针附近安装直径为2 mm，高度至少为20 mm的定位柱。

13.压板：U形压板保证试样在试样固定架上的垂直平整性。U形压板应平整且具有刚性，用适当材料制成、尺寸相当于试样固定架尺寸，厚度为1.0 mm±0.1 mm。在压板的左右两侧钻出直径大约为4 mm的12个圆孔，圆孔位置应保证其圆心间距等于试样固定架上固定针之间的距离(见附图1)

14.燃气灯：燃气灯在试样前下方，位于通过试样的垂直中心线与试样表面呈垂直状态的平面内，燃气灯中心轴向上倾斜，与试样所在平面成30°角，燃气灯顶部和试样下边缘的距离为20 mm，示意图如图2所示。燃气灯垂直放置时点燃燃气灯，调节火焰高度至40 mm±2 mm，该距离是燃气灯喷嘴口与火焰顶端距离。气体喷嘴内径为0.18+0.03 0 mm。

15.燃气灯使用的燃气:工业用丙烷气体、丁烷气体或液化石油气(注：气源和链接头用户自备)

16.照明：LED射灯20W×2

17.触摸显示屏相关参数：

①尺寸：7寸有效显示尺寸长15.4cm宽8.59cm;

②分辨率：800*480

③通讯接口RS232、3.3V CMOS或TTL、串口方式

④储存容量:1G

⑤采用纯硬件FPGA驱动显示，“零”启动时间，上电即可运行

⑥采用M3+FPGA架构，M3负责指令解析，FPGA专注TFT显示，主控制器均采用低能耗处理器，自动进入节能模式
