一、实验背景与目的

　土工膜作为防渗工程的核心材料，广泛应用于水利工程、环境治理及建筑领域。其防渗性能直接关系到工程的安全性与耐久性。本实验通过模拟实际工程条件，测定土工膜的耐静水压能力及渗透系数，旨在评估材料在长期水压作用下的抗渗透性能，为工程选材与设计提供科学依据。实验依据相关国家标准，结合达西定律与静水压测试原理，通过控制水压梯度与渗流路径，量化分析材料的防渗特性。

　二、实验原理与设备

　实验原理

　耐静水压测试：基于静水压等效原理，通过加压系统向密封试样施加逐级递增的水压，模拟土工膜在工程中承受的水头压力。当试样出现渗水或破裂时，记录前一级压力值作为耐静水压指标，反映材料抗水压破坏的能力。

　渗透系数测定：依据达西定律，通过常水头或变水头装置测量单位时间内通过试样的渗流量，结合试样尺寸与水力梯度，计算渗透系数。该参数表征材料允许水流通过的难易程度，数值越低表明防渗性能越强。

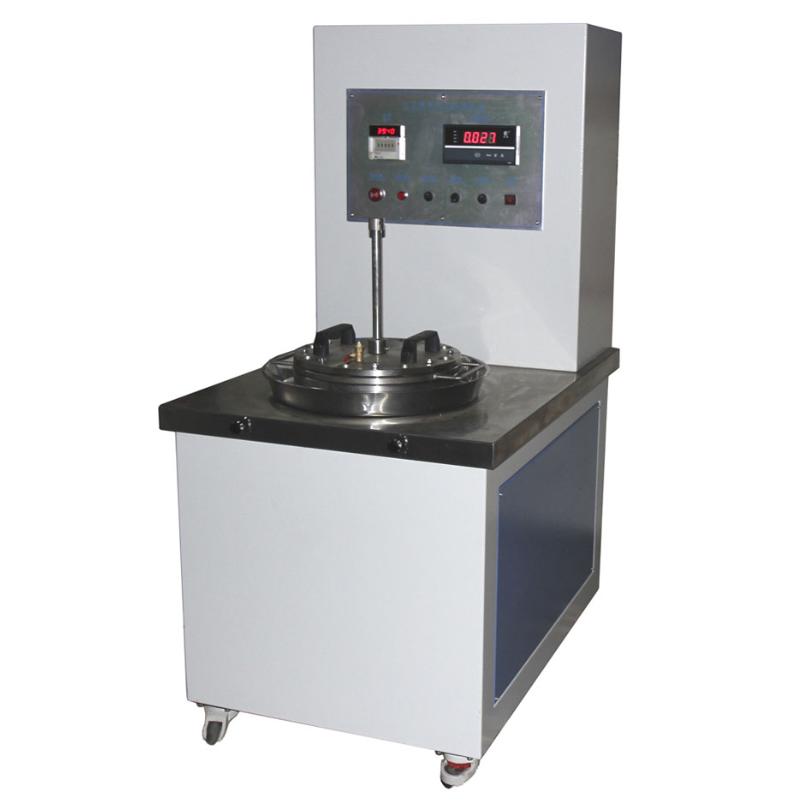

　实验设备

　实验采用集成化测试系统，包含以下核心模块：

　压力控制系统：由高压水罐、空压机及精密调压阀组成，可实现0-2.5MPa范围内压力的精准调节与稳定维持。

　试样夹持装置：采用环形密封结构，确保试样边缘无渗漏，内部配置多孔透水板与滤纸，均匀分散水压并过滤杂质。

　数据采集系统：集成压力传感器与流量计，实时监测水压变化与渗流量，数据通过无线传输至终端进行分析处理。

　辅助设备：包括切样器、温度计、秒表及无气水制备装置，确保试样制备与实验条件的标准化。

　三、实验步骤与操作

　试样制备

　取样与处理：从土工膜卷材中裁取直径30cm的圆形试样，检查表面无褶皱、破损或分层。对于复合材料，需剥离边缘纺织物或涂覆粘合剂，确保夹持区密封性。

　饱和处理：将试样浸泡于无气水中24小时，排除孔隙内空气，避免气泡干扰渗透系数测定。

　耐静水压测试

　装样与排气：将试样平铺于集水器内，覆盖多孔板并均匀夹紧，通过底部排气嘴排除系统内空气。

　逐级加压：以0.1MPa为级差逐步升压，每级保持1小时，观察多孔板孔内是否渗水。若试样未渗水，继续加压至下一级；若渗水，记录前一级压力作为耐静水压值。

　渗透系数测定

　常水头法：适用于高渗透性材料。固定上下游水头差，测量单位时间渗流量，结合试样厚度与横截面积计算渗透系数。

　变水头法：适用于低渗透性材料。通过调节水头高度形成动态渗流场，记录不同时间点的渗流量与水头差，拟合曲线计算渗透系数。

　四、实验结果与分析

　耐静水压性能

　实验数据显示，某土工膜试样在0.8MPa压力下保持1小时未渗水，加压至0.9MPa时出现渗水，表明其耐静水压值为0.8MPa。该结果符合水利工程对防渗层耐压强度的要求，说明材料在常规水头条件下可有效阻止渗漏。

　渗透系数特性

　通过变水头法测定，该土工膜渗透系数为1×10⁻¹²cm/s，远低于黏土的渗透系数范围，表明其具有优异的防渗性能。分析认为，材料的高分子聚合物结构与致密分子排列有效阻断了水流通道，同时低温条件下水的粘滞性增大，进一步降低了渗透速率。

　误差与改进

　实验中发现，试样边缘夹持力度不均可能导致局部渗水，影响耐静水压值准确性。后续实验可通过优化夹具设计或增加试样数量降低误差。此外，渗透系数测定需严格控制水温，避免温度波动导致数据偏差。

　五、实验结论与应用价值

　本实验通过标准化流程测定了土工膜的耐静水压与渗透系数，验证了材料在防渗工程中的适用性。其高耐压强度与低渗透特性可满足水库、垃圾填埋场等工程的防渗需求，为材料选型与结构设计提供量化依据。未来研究可进一步探索不同厚度、材质组合对防渗性能的影响，推动土工膜技术的优化升级。
