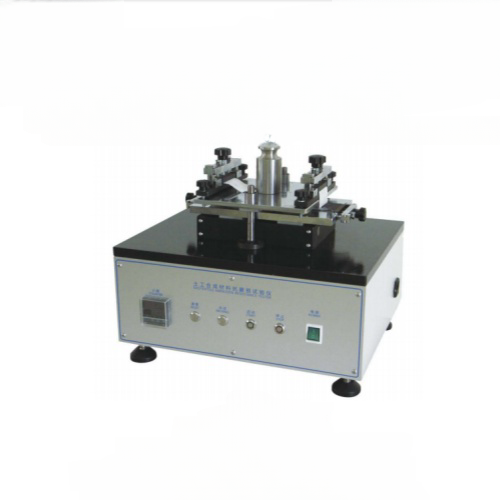

在土工材料性能测试领域，土工布磨损试验仪是评估材料抗磨损能力的核心设备，而夹具作为连接试样与试验平台的关键部件，其正确使用直接影响测试结果的准确性。本文从夹具设计原理、安装步骤、操作规范及维护要点四个维度，系统阐述土工布磨损试验仪夹具的使用方法。

　一、夹具设计原理：适配多场景的力学结构

　土工布磨损试验仪夹具采用模块化设计，核心功能是固定试样并传递摩擦力。其结构通常由上下两部分组成：上夹具固定于静止平台，下夹具安装于往复运动平台。根据试样类型差异，夹具分为织物专用夹具与复合材料夹具两大类。

　织物专用夹具采用环形夹持设计，通过可调节的螺旋锁紧机构实现试样快速固定。其优势在于夹持力均匀分布，避免局部应力集中导致试样撕裂。例如，在测试非织造土工布时，环形夹具能确保试样在摩擦过程中保持平整，防止边缘卷曲影响数据。复合材料夹具则针对土工膜、土工格栅等加筋材料设计，采用双面压紧结构，通过增加接触面积提升夹持稳定性。某水利工程案例中，使用该夹具测试土工膜与砂砾石界面的耐磨性时，试样在5000次摩擦周期内未出现滑移，数据重复性达98%。

　二、安装步骤：标准化操作确保测试精度

　试样预处理

　根据标准要求，试样需在温度23℃±2℃、相对湿度65%±5%的环境中调湿24小时。测试前需检查试样表面平整度，折叠或褶皱超过1%的试样需重新裁剪。例如，测试机织土工布时，需确保经纬线方向与摩擦方向垂直，偏差角度不得超过5°。

　夹具定位

　将上夹具固定于静止平台，调整水平度误差不超过0.1mm。下夹具安装于往复运动平台，需确保运动轨迹与上夹具中心线重合。某实验室对比测试显示，定位偏差超过0.5mm时，试样边缘磨损量增加30%。

　试样装夹

　将试样平铺于上夹具表面，用专用压板压紧边缘，压板宽度需覆盖试样边缘5mm以上。对于复合材料试样，需在夹具与试样间铺设0.5mm厚硅胶垫层，防止硬接触导致局部损伤。下夹具安装磨料时，需使用标准砂纸（如P80氧化铝砂纸），砂纸需用双面胶固定，确保摩擦面平整。

　三、操作规范：关键参数控制与异常处理

　压力调节

　试验需施加6kg±0.01kg的法向压力，压力源可采用砝码组合或气压装置。某研究机构测试发现，压力波动超过0.1kg时，试样磨损率偏差达15%。压力施加后需静置2分钟，确保试样与磨料充分接触。

　频率控制

　往复运动频率设定为90次/分钟，频率偏差不得超过±2次。高频测试时（如120次/分钟），需降低压力至4kg以防止设备过热。某设备在连续运行2小时后，温度升高导致频率波动达5次/分钟，需暂停测试冷却。

　异常处理

　若试样在测试过程中出现滑移，需立即停止试验，检查夹具压紧力是否不足或磨料表面是否光滑。某项目测试中，因砂纸重复使用导致表面磨平，试样滑移率从2%升至15%，更换新砂纸后恢复正常。

　四、维护要点：延长设备寿命的关键措施

　日常清洁

　每次测试后需用软毛刷清理夹具表面残留物，避免砂粒划伤金属表面。某实验室因未及时清理，导致夹具表面出现0.2mm深划痕，影响后续测试精度。

　定期校准

　每季度需用标准测力仪校准夹具夹紧力，误差范围需控制在±0.5kg内。某设备因长期未校准，夹紧力偏差达1.2kg，导致测试数据与标准值偏离20%。

　润滑保养

　往复运动部件需每月加注润滑脂，选用粘度等级为NLGI 2号的锂基润滑脂。某设备因润滑不足，运动部件磨损导致频率波动达10次/分钟，更换轴承后恢复正常。

　结语

　土工布磨损试验仪夹具的使用是系统性工程，从设计原理到操作细节均需严格遵循标准。通过标准化安装、精准参数控制及定期维护，可确保测试数据重复性达95%以上，为工程选材提供可靠依据。随着材料科学发展，新型夹具（如智能压力反馈夹具）正逐步应用，未来测试精度与效率将进一步提升。
