海绵硬度的测试标准主要包括压陷硬度测试、表面硬度测试、耐久性测试以及环境适应性测试，这些标准通过量化海绵在不同条件下的力学性能，为产品质量控制提供科学依据。以下是对具体测试标准的详细介绍：

　一、压陷硬度测试

　测试原理：通过模拟实际受力场景，检测海绵在不同压力下的变形程度。

　测试方法：

　1.依据标准：GB/T 10807-2019《软质泡沫聚合材料硬度的测定（压陷法）》。

　2.操作流程：

　试样准备：切割尺寸为100mm×100mm×原始厚度的海绵试样，确保表面平整无损伤。

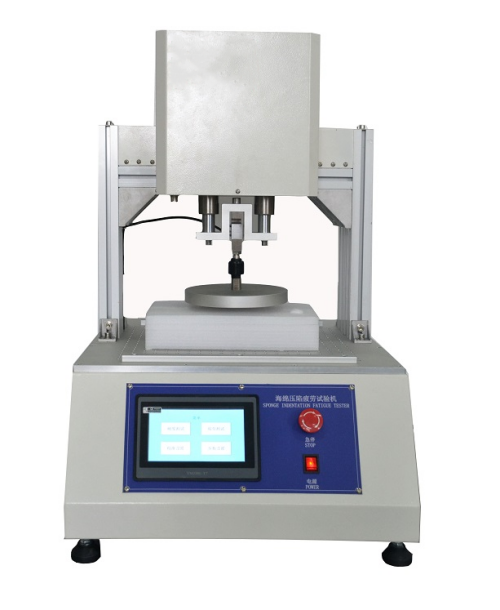

　设备校准：开机预热试验机，校准压盘垂直度与力传感器精度。

　加载测试：将试样置于测试平台，启动设备使压盘以（100±10）mm/min的速度下压。

　数据记录：当压陷深度达到25%或65%时，读取并记录设备显示的力值数据。

　应用要点：常用于家具坐垫、床垫等民用海绵产品的质量检测，评估其初始触感和支撑性能。

　二、表面硬度测试

　测试工具：邵氏硬度计（如邵氏C型、邵氏F型）。

　测试方法：将硬度计放置在海绵样块上直接读数。

　应用要点：适用于快速测量海绵的表面硬度，常用于生产过程中的质量控制。

　三、耐久性测试

　测试原理：模拟海绵在实际使用中的反复受压过程，评估其耐久性和疲劳性能。

　测试方法：

　1.参数设定：在试验机控制软件中输入循环次数（如50次、100次）、压陷深度（25%原始厚度）及压盘速度（100mm/min）。

　2.开始测试：放置试样后启动循环测试程序，设备自动记录每次循环的力值数据。

　3.数据分析：对比首次与末次循环的力值，计算力值衰减率，评估海绵的抗疲劳性能。

　应用要点：适用于汽车座椅、公共座椅等高频使用场景的海绵检测。

　四、环境适应性测试

　测试原理：将海绵试样置于高低温环境箱内，在不同温度条件下进行压陷硬度测试，分析温度对海绵硬度的影响。

　测试方法：

　1.环境设定：将试样放入高低温环境箱，设定目标温度（如-20℃、23℃、70℃）并保持恒温至少2小时。

　2.转移测试：快速取出试样，在30秒内置于压陷硬度试验机完成测试。

　3.多温度测试：重复上述步骤，完成不同温度下的硬度测量。

　应用要点：主要用于航空航天、冷链包装等对环境适应性要求高的领域。
