橡胶制品的耐磨性能直接影响其使用寿命和适用场景，尤其在轮胎、输送带、鞋底等高摩擦领域，耐磨性是评估材料质量的核心指标之一。阿克隆磨耗测试方法（Akron Abrasion Test）作为国际通用的标准化测试技术，通过模拟实际工况下的动态摩擦过程，为材料研发和质量控制提供了科学依据。本文将从测试原理、操作流程、结果分析及应用价值四个方面，系统解析这一经典测试方法。

　一、测试原理：动态摩擦与体积损失的量化

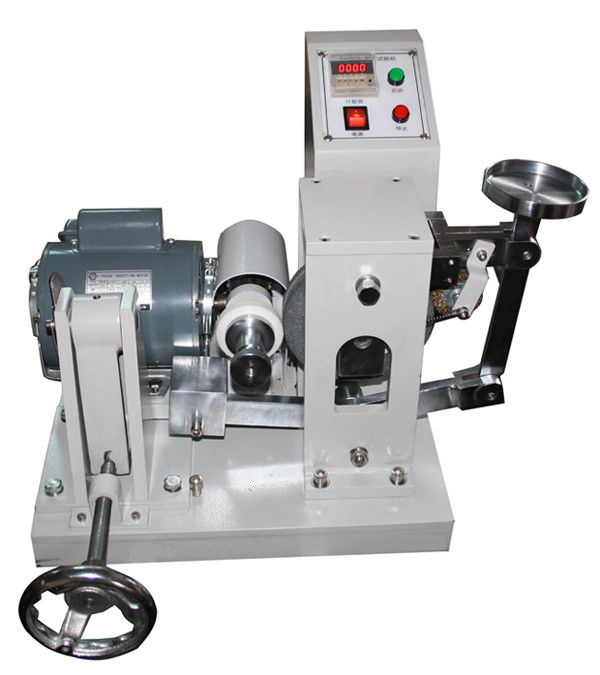

　阿克隆磨耗测试的核心原理是通过旋转试样与砂轮之间的动态接触，模拟材料在长期摩擦中的磨损过程。测试中，试样被固定在可旋转的轴上，以特定角度（通常为15°）与高速旋转的砂轮接触，在压力作用下产生连续摩擦。砂轮表面覆盖的标准化磨料（如氧化铝或碳化硅）会逐渐剥落试样表层材料，导致试样质量或体积减少。通过测量单位时间内或单位摩擦距离下的质量损失，可量化材料的耐磨性能。

　该方法的科学性在于其动态模拟特性：

　多向应力作用：旋转摩擦产生切向力和法向力的复合作用，更贴近实际工况（如轮胎与地面的接触）；

　可控变量：通过调整砂轮转速、压力负荷和摩擦角度，可针对不同应用场景优化测试条件；

　标准化对比：统一磨料粒度、试样尺寸和测试周期，确保不同实验室间数据的可比性。

　二、操作流程：从试样制备到数据采集

　1.试样制备

　尺寸要求：试样通常为圆柱形，直径约16mm，厚度约6.3mm，需保证表面平整无缺陷。

　预处理：部分标准要求试样在测试前进行恒温处理（如23℃±2℃），以消除温度对材料硬度的影响。

　固定方式：试样通过专用夹具固定在旋转轴上，确保与砂轮接触面的角度和压力稳定。

　2.测试参数设置

　砂轮转速：常见设定为76r/min（约0.8m/s线速度），模拟中等强度摩擦。

　负荷压力：通常施加2.5kgf（约24.5N）的垂直压力，部分标准允许根据材料类型调整。

　摩擦角度：15°倾角可同时产生滑动和滚动摩擦，更接近实际磨损模式。

　测试周期：以固定转数（如1000转）或时间（如30分钟）为阶段，分阶段测量质量损失。

　3.数据采集与处理

　初始称重：测试前用精密天平（精度0.1mg）测量试样质量。

　阶段测量：每完成一定转数后暂停测试，清洁试样表面并重新称重。

　结果计算：磨耗量以单位转数下的质量损失（mg/1000转）或体积损失（mm³/1000转）表示，后者需通过材料密度换算。

　三、结果分析：从数据到材料性能的解读

　1.磨耗量的直接意义

　磨耗量越低，表明材料耐磨性越强。例如，某橡胶材料测试结果为80mg/1000转，而同类产品平均值为120mg/1000转，则可判定其耐磨性能更优。

　2.磨损机制推断

　通过观察试样磨损表面形貌（如划痕方向、颗粒脱落情况），可推断主导磨损机制：

　磨粒磨损：表面出现平行划痕，由硬质颗粒切割材料所致；

　疲劳磨损：表面出现裂纹和剥落块，源于反复应力作用；

　黏着磨损：材料转移至砂轮表面，伴随局部过热痕迹。

　3.对比与优化

　测试结果可指导材料配方调整：

　若磨耗量过高，可增加填料（如炭黑、硅土）或交联剂用量以提升硬度；

　若磨损表面出现脆性断裂，需优化硫化体系以改善韧性。

　四、应用价值：从实验室到产业实践

　阿克隆磨耗测试方法在多个领域发挥关键作用：

　轮胎行业：评估胎面胶耐磨性，优化花纹设计和胶料配方，延长使用寿命；

　鞋材开发：测试鞋底橡胶的抗滑耐磨性能，提升运动鞋或安全鞋的耐用性；

　工业制品：筛选输送带、密封件等材料的耐磨等级，降低设备维护成本。

　此外，该方法与DIN磨耗、Taber磨耗等测试形成互补，为材料研发提供多维度数据支持。例如，在对比两种橡胶材料时，阿克隆测试可揭示动态摩擦下的性能差异，而Taber测试（固定磨轮旋转）更适用于静态磨损场景。

　结语

　阿克隆磨耗测试方法以其动态模拟、参数可控和结果可重复的优势，成为橡胶材料耐磨性能评估的“金标准”。通过科学解析测试原理、规范操作流程并深度分析结果，工程师可精准定位材料性能瓶颈，推动产品迭代升级。未来，随着材料科学的进步，该方法或将与微观表征技术（如SEM磨损形貌分析）结合，进一步揭示磨损机制，为高性能橡胶的开发提供更全面的理论支撑。
