橡胶材料的耐磨性能是影响其使用寿命和实际应用效果的关键指标。在轮胎、输送带、鞋底等产品的研发与质量控制中，准确评估橡胶的耐磨性尤为重要。阿克隆磨耗试验机作为模拟动态摩擦场景的专用设备，通过标准化测试流程，为材料性能优化提供了可靠依据。本文将从设备原理、操作规范及数据分析三个维度，系统阐述其应用要点。

　一、设备原理与测试逻辑

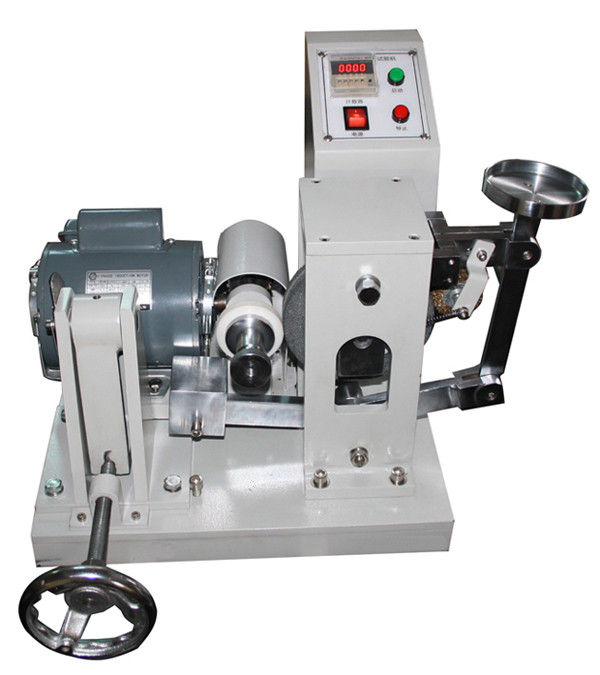

　阿克隆磨耗试验机的核心设计基于模拟实际工况中的滑动摩擦。测试时，将橡胶试样固定于旋转的砂轮表面，通过调整试样与砂轮的接触压力、旋转速度及环境温度，构建可控的磨损环境。砂轮的表面粗糙度与硬度参数可依据测试需求更换，以匹配不同应用场景的摩擦条件。

　试验过程中，试样在持续旋转与压力作用下产生磨损，设备通过精密传感器记录试样质量损失或厚度变化。单位距离内的质量损耗（mg/km）或体积损耗（mm³/km）作为主要评价指标，直观反映材料的抗磨损能力。这种动态测试方式相较于静态摩擦试验，更能体现材料在实际使用中的性能表现。

　二、标准化操作流程

　1.试样制备与预处理

　试样需从待测橡胶制品中裁取，尺寸需符合设备夹具要求（通常为直径50mm±1mm的圆柱体）。裁切后需在标准实验室环境（温度23℃±2℃，湿度50%±5%）下放置24小时，消除内应力对测试结果的影响。试样表面需用细砂纸均匀打磨，确保与砂轮接触面的平整度。

　2.设备参数设置

　载荷调节：通过砝码系统施加0.5N~5N的垂直压力，模拟不同承载工况。

　转速控制：砂轮旋转速度设定为300~600r/min，对应线速度0.5~1m/s。

　环境控制：配备温控系统的设备可将测试温度稳定在-20℃~80℃范围内，适用于极端条件下的材料评估。

　3.测试执行与数据采集

　启动设备后，试样随主轴旋转并与砂轮发生摩擦。测试周期通常设定为1000~5000转，期间设备自动记录质量变化。每完成200转暂停一次，用毛刷清除试样表面磨屑，避免二次磨损干扰。测试结束后，使用分析天平称量试样最终质量，计算质量损耗率。

　三、关键影响因素与控制

　砂轮状态管理：砂轮表面磨损会导致摩擦系数变化，需定期用标准试样进行校准。当砂轮直径损耗超过初始值的10%时，应及时更换。

　试样安装精度：夹具与试样的同轴度误差需控制在±0.1mm以内，否则会引发偏心磨损，导致数据失真。

　环境温湿度：高湿度环境可能使橡胶表面吸湿，改变摩擦特性。建议测试区域配备除湿装置，将湿度波动范围控制在±3%以内。

　四、数据分析与应用

　测试数据需经过三重验证：

　重复性检验：同一批次试样进行3次平行测试，标准差应小于5%。

　对比分析：将测试结果与同类材料数据库比对，定位性能优势与改进空间。

　趋势预测：结合加速老化试验数据，建立磨损量与使用时间的数学模型，为产品寿命预测提供依据。

　某汽车轮胎企业通过该设备发现，在配方中添加5%的纳米二氧化硅，可使磨耗量降低22%，同时保持其他物理性能稳定。这一发现直接推动了新一代低滚阻轮胎的研发，验证了设备在材料创新中的关键作用。

　五、维护与安全规范

　日常保养：每次测试后清洁砂轮表面，定期检查传动带张力，确保旋转部件无异常振动。

　安全防护：操作时需佩戴护目镜与防尘口罩，防止磨屑飞溅。设备急停装置应每月进行功能测试。

　校准周期：建议每3个月进行一次全面校准，包括载荷传感器、转速计及温度控制系统的精度验证。

　结语

　阿克隆磨耗试验机通过构建可控的动态摩擦场景，为橡胶材料的耐磨性能评估提供了标准化解决方案。其应用不仅限于产品检测，更可指导配方优化与工艺改进。随着材料科学的进步，该设备在纳米复合材料、绿色轮胎等前沿领域的测试需求将持续增长，成为推动行业技术升级的重要工具。操作人员需严格遵循规范流程，结合数据分析方法，方能充分挖掘设备的价值潜力。
