引言

　TTF（Test to Failure）拉力测试是一种通过持续施加拉力直至材料失效的破坏性测试方法，广泛应用于玩具安全检测、线缆力学性能评估及工业材料质量控制领域。该技术通过量化材料在拉伸过程中的极限承载能力、延展性及断裂模式，为产品安全性评估提供关键数据支持。本文将系统阐述TTF拉力测试的原理、设备构成、操作流程及数据分析方法。

　测试原理

　TTF拉力测试的核心原理是通过气动或电动驱动装置，对试样施加持续增大的轴向拉力，直至试样发生断裂。测试过程中，传感器实时采集拉力值与变形量数据，生成应力-应变曲线。该曲线可划分为三个阶段：

　弹性变形阶段：拉力与变形量呈线性关系，材料产生可恢复的形变。此阶段可测定材料的弹性模量。

　塑性变形阶段：当拉力超过屈服点后，材料开始出现不可逆的塑性形变，此时可评估材料的延展性。

　断裂阶段：拉力达到峰值后，试样发生断裂，记录的最大拉力值即为材料的极限抗拉强度。

　通过分析断裂模式（如韧性断裂或脆性断裂），可进一步判断材料的失效机制。

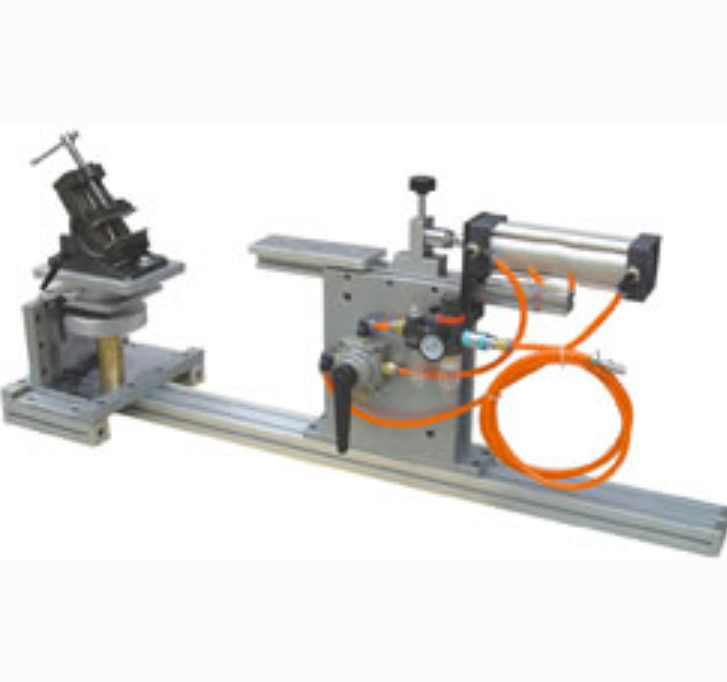

　设备构成

　TTF拉力测试系统主要由以下模块组成：

　动力单元：采用气缸或伺服电机提供稳定拉力，气动系统通过调节进气流量实现速度控制，电动系统则通过编程设定加载速率。

　测量系统：高精度传感器（精度可达0.1级）实时监测拉力与位移数据，液晶显示屏或上位机软件实现数据可视化。

　夹持装置：可调式钳口设计适配不同形状试样（如线缆、塑料部件、织物等），钳口行程与压力可调，防止测试过程中试样滑脱。

　环境控制系统：部分设备配备温湿度调节模块，模拟实际使用环境条件。

　数据处理单元：内置数据分析软件支持正态分布检验、Z值计算及制程能力评估，生成符合ASTM或ISO标准的测试报告。

　操作流程

　1.试样准备

　标识：用永久性标记标注试样编号、生产日期及测试位置。

　预处理：将试样置于标准环境（温度23±2℃，湿度20%～70%）下静置4小时，消除热历史影响。

　尺寸检查：确保试样符合标准规格（如线缆直径、塑料部件厚度等）。

　2.设备调试

　环境确认：检查温湿度是否符合要求。

　气路调节：通过气压阀将系统压力稳定在60±10psi范围内，调节气缸行程速度至0.7±0.1in/sec。

　夹具对位：根据测试力位图调整钳口位置，确保拉力方向与试样轴线重合。

　3.测试执行

　试样装夹：使用专用夹具固定试样，避免偏心加载。

　零点校准：启动设备前将拉力数据清零。

　动态测试：启动后观察试样变形过程，记录峰值拉力、断裂位置及模式。

　数据保存：自动存储拉力-时间曲线及关键参数，支持导出CSV或PDF格式报告。

　4.后续处理

　试样回收：将断裂试样装入密封袋保存，用于微观分析。

　设备维护：清洁钳口、润滑导轨，检查传感器校准状态。

　报告审批：由授权工程师审核测试数据，确认结论有效性。

　数据分析方法

　统计制程控制：基于30组样本数据计算Z值，评估生产流程稳定性。例如Z≥3.7时，不合格率可控制在0.1%以下。

　断裂模式分类：区分韧性断裂（延展性失效）与脆性断裂（突然断裂），定位材料缺陷。

　制程能力指数（CpK）：结合标准差与规格限，量化生产一致性。

　结论

　TTF拉力测试通过量化材料极限性能，为产品质量控制提供了科学依据。其破坏性测试特性虽导致试样损耗，但通过统计方法可实现小样本高精度评估，显著降低检测成本。随着智能传感器与数据分析技术的发展，TTF测试正朝着自动化、高精度方向演进，持续推动材料科学与工业制造领域的进步。
